从“看不见”的核辐射说起

2012-02-16

项目背后的故事



    一提起“核辐射”很多人都会“谈核色变”,大家通常都会把“核辐射”跟核武器、原子弹、核泄漏等核辐射的极端现象联系起来。可是你知道吗,核辐射或通常称之为放射性,存在于所有的物质之中,即包括我们喝的水和呼吸的空气,这是亿万年来存在的客观事实,如果没有辐射,生物将无法生存。这虽然让人难以置信,但又让人不得不信。既然人类一直生活在核辐射环境中,为什么一提到核辐射,人们就觉得可怕呢?一是人们对核辐射还缺少了解,二是因为过量的核辐射是有害的,它可能使人致病、致死。



    核辐射像一把双刃剑,有时候要防,有时候也很有用。核辐射已广泛用于工业、农业、医疗等各方面,如特质材料的辐照改性、无损探伤、在线测量(测厚、料位等)、辐照保鲜、辐射育种、辐照杀虫、X光、CT检查,以及考古的年龄测量和刑事侦察等。



    正是基于对核辐射的可控研究以及人体需要对核辐射有效防护的出发点,也才有了我们后面所设计的“核辐射测量仪”系列产品,使“核辐射”这种人们看不见摸不着的能量能够被人们探测及“捕捉”到,以便把它们运用到对人类有用的领域中去。



从分工合作开始



    2009年3月,当中国辐射防护研究院(简称“中辐院”)的工程师来到深圳怡美工业设计公司的时候,他们的“多功能辐射测量仪”还只是一个手工制作的金属盒子。尽管这个“简陋”的盒子可以完成所有的既定探测功能,但相比它所扮演的尖端功能角色来说,它的外表似乎太显“朴实”了,甚至可以说略显“寒碜”。当然这也正是中辐院找到怡美设计的原因。怡美工业设计凭借多年在专业设备类产品行业积累的丰富经验以及专业的设计服务赢得了客户的信赖。



    设计项目立项后,公司立即成立了项目专案小组专门来做深入的研究及设计,小组成员包括3位工业设计师、1位结构设计师、1位产品系统工程师和1位项目主管。产品项目小组的分工通常是:



    项目经理主要负责与客户的交流沟通,协调各小组成员及各部门之间紧密合作,以及项目的质量、时间进度的把控。



    工业设计师主导整体产品设计,主要负责市场调研数据分析,产品创意、外观设计,后续设计跟踪及外观设计数据整理等任务。结构设计师负责产品内部结构分析、设计。产品系统工程师参与产品讨论分析,提供产品生产及技术方面支持。



产品定义分析



   通过多次与客户的深入讨论,专案小组与客户对此次设计产品的设计需求、及产品设计方向达成了共识。客户与设计小组拟定了产品的设计要求内容。







附:多功能辐射测量仪设计要求



1.应用领域:核电站、核工厂、环境保护



2.外观要求:造型和色彩体现专业仪器设备感,手感舒适人机界面合理易操作,防暴、防跌、材料表面处理耐磨。



3.材料:工程塑料(ABS+PC、PMMA压克力)



4.外形尺寸:参考 135mm×105mm×30mm(长×高×厚)。



5.外壳强度要求:1.2米高度跌落,机壳不损坏。



6.IP等级要求:IP55或更高。



7.外表面处理:UV漆,防刮擦。



8.接口功能及位置:



1)OLED显示屏:透明窗口,固定于仪器顶盖。



2)触摸按键:半透明材料窗口,按键中心距约20mm,固定于顶盖,按键信息见附件。



3)主机电路板固定在底壳,固定孔位置见实物。



4)两节镍氢电池(见实物),考虑一体化后的的体积和插口所占空间,无需开电池盖。



5)USB:胶塞密封,有保护盖,参考实物电路板。



6)蜂鸣器:机壳对应位置开孔,同时要有密封功能,参考实物电路板。



7)电源开关(轻触开关):设计开关按键,参考实物电路板。



8)探头插头见附件



9.仪器背带:仪器为手持式仪表,背带设计应能方便用户操作和阅读屏幕



10.指示灯(报警):采用φ3mmLED灯,位于左上角,半透明材料窗口。







机壳正面有公司logo图标和仪器型号,背面有铭牌



有了设计要求,工业设计师就有了产品设计的依据和方向,通常对这些看似繁杂的设计要求做深入的分析消化是每位设计师不可缺少的研究过程。



显而易见,此次产品设计属于产品功能模块确定,外观设计需要遵从内部模块的设计,这种产品设计类型通常对设计师的要求及约束较严格,这就需要工业设计师具有多方面的知识及经验,而且要求设计师能够把相关的约束条件与自己的创意完美的结合起来。



产品形象设计——PI(Products Identity)



随着研究的更加深入,测量仪的关键特征也逐渐清晰起来:测量仪只是主机部分,负责测量数据的显示及数据处理等功能,它还需要与不同类型的“探头”来配合探测使用。我们意识到这应该是一个产品系统的设计而非仅处理单件产品的设计。我们把目标定位于从一开始就统筹整个系列产品的设计,把建立品牌形象作为深入考虑的方向。



由产品的特殊功能及使用场合决定了测试仪产品需要具有独特的专业设备特征。项目组设计师对现有行业产品的分析后有了新的想法,我们希望这款产品在具有专业性特征的基础上融入现代时尚产品的特征,以期打破传统设备类产品生硬的产品感觉。



通过对大量相关行业产品的分析,我们定位产品整体形象的语意特质为“专业、可靠、品质”。对不同功能系列的“探头”造型语意塑造进行差异化设计,寻求不同的造型语言体现“专业、可靠、品质”的整体特质,同时实现产品间有区别的统一。阵列的凹槽造型被作为一个产品的形象特征运用到不同产品上,在某些情况这些造型起到了增大握持摩擦力的人机使用功能,在另外的情况它又会起到装饰及继承系列产品特征的作用。



许多专业工具类产品给了我们启发,主体的黑色体现产品稳定、可靠、冷静的形象特征。醒目的橘黄色不但具有专业工具的产品特征含义同时又起到了警示作用,与核工业的高度严谨特质相吻合。我们使用国际通用的潘通色标准确定了产品的标准颜色,这一标准也严格的运用到中辐院的其他系列产品中。







为人而设计——人机工学考虑

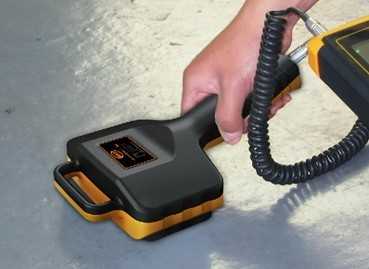

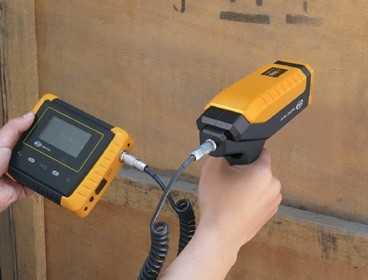

探测器为手持操作,而且工作状态多以单手操作为主,另一只手需握持探头部分来做移动探测。这也对产品的人机工程学研究有了更高的要求。我们遵循产品握持舒适性原则,对产品的握持部分做了更加深入的细节设计。



测试仪握持位在不影响整体产品风格的基础上设计了细微的凸点造型,增大了握持的摩擦力使产品握持更稳定可靠。

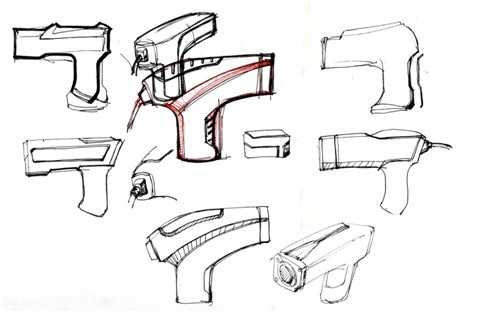

产品构思草图

产品人机分析

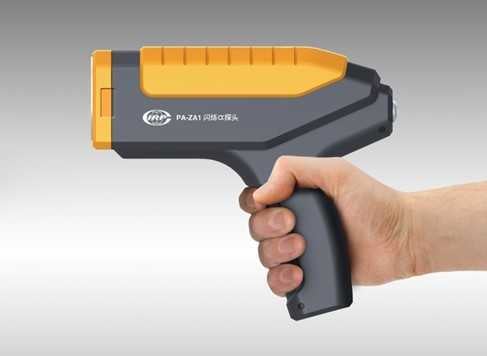

直手柄的手工工具经常会引起使用者手腕部位尺骨偏移量过大,从而导致累积损伤。我们的设计方案对探头手柄采用了80度夹角的弯曲设计来代替手腕的弯曲动作,降低了发生累积损伤的可能性。抓手位凹槽造型的设计不但使产品特征元素更统一,同时也增加了握持的舒适度。

还不是庆祝的时候



当我们把经过大家呕心沥血设计的方案呈现在客户面前时,从他们的眼神中可以看的出我们的工作得到了足够多的肯定。作为设计师再没有比看到自己的作品被大家认可和欣赏更高兴的了。也许这就是设计的魅力所在。但现在还不是庆祝的时候,因为后面的工作还很艰巨,从产品设计方案到最终的产品上市还有很长的路要走。



手板模型首先被制作出来,它拥有了最终产品的所有特征,造型、尺寸、质感、色彩都完全体现了设计者的意图。我们再次评审校核了整个设计,产品的使用手感及握持的舒适性已经可以完全被测试的到,幸运的是这些项目都通过了考验达到了预期的目标。



结构设计的过程也是再次深入校核设计的时候。这个阶段需要工业设计师的全程跟踪及配合,全面而深入的沟通是必不可少的,工业设计师需要让结构设计师理解外观设计的风格、特征及理念,也需要监督结构设计师的设计内容,以保证不要因为结构设计的工作而改变了外观部分的设计,往往这种改变对新产品来说都是致命的。



当然也会有外观设计时期注意不到的问题在结构设计时期暴露的情况。这在产品开发过程中也是常见的。测试仪主机方案也因为防水结构的设计而增大了3mm,好在这些改动并未对最终的产品效果产生明显的影响。



“最后”的考验

直到最终检讨模型通过各种工程方面的测试包括产品结构强度、摔跌、防水等实验后,设计方案终于可以进入开模阶段。这之前项目组已经制定好了完整的产品制造工艺标准,包括



注塑材料种类——ABS+PC 这两种材料的混合不但可以提供给产品足够的

强度来满足防爆性能,而且材料的产本也适中。

表面色彩标准——在最后的成本核算中我们发现UV涂层的费用远远超出了客户的预算成本,于是出于防跌落,防擦伤的要求最终项目组确定使用有色塑胶材料注塑来代替产品表面喷涂。

模具表面饰纹——模具饰纹我们确定了较细密的哑光纹理,这样产品表面更具耐磨性而且手感俱佳。



2009年9月,由怡美设计公司协助开发设计的“多功能核辐射测试仪”顺利上市。产品得到了中辐院及产品最终客户的一致认可,这也是值得我们自豪和欣慰的事。但对我们来说这也许仅仅只是开始,你也许猜的到,中辐院已经与怡美设计建立了长期的合作关系,过不了多久还会有更多优秀设计产品从这里出发,去经受残酷的市场考验。





注:

中国辐射防护研究院是一所综合性的多学科公益性的国家科研事业单位,隶属于中国核工业集团公司。主要从事与核工业辐射防护有关的辐射测量、辐射剂量学、核电子学、劳动卫生与职业病防治、放射生物学、放射医学、环境保护、放射性三废治理、安全分析与辐射防护措施、核技术应用等领域的科学研究与技术开发。



案例使用说明:

本文以专业工具设备类产品设计为实例,有侧重点的对商业工业设计流程、产品设计分析方法及产品设计实操过程做了详实的介绍。适合各级工业设计师培训学习及讨论。



建议讨论问题:

1、  商业设计公司项目小组组成有哪些成员,各自承担工作内容有哪些?

2、  对系列化产品设计案例可以从哪些方面出发来分析设计?是否还有更好的方向?



建议作业:

1、 以手持类工具为例,学习产品设计中人机工程学分析内容及方法。
