自动化设备工业设计

2012-02-16

商业背景:


    案例来源三一重工泵送研究院项目,此项目由三一重工泵送研究院委托,怡美工业设计有限公司完成。分别为室内外电气控制设备设计,2009年五月启动。三一重工是一家从事工程机械的研发、制造、销售的上市公司,主导产品包括混凝土输送泵、混凝土输送泵车、混凝土搅拌站等全系列混凝土产品。现已成为全球最大的混凝土机械制造商,其混凝土输送泵车、混凝土输送泵等多款产品连续多年市场占有率居国内首位,泵车产销量居世界首位。此案例从产品设计的角度完成电气控制设备设计,实现设计风格的整车统一性,提炼重工设备产品品牌文化。并完成可持续性设计发展研究。

    通过实地考察、与研发人员对话和对用户的研究我们的设计团队将三一泵送电器控制设备项目定义为:其泵送产品在国际上取得骄人的成绩,但其整车核心部分-电气控制设备,只实现了基本的功能,与三一的整体设计理念以及设计风格极为不统一,很难获得用户以及公众的认可;在产品的识别性上与其它低层次品牌无差异性;在企业长期经营又无可延续性;外形特征过于传统,缺乏造型基因,缺乏工程控制设备的饱满和力量感。
见附图1


    如何实现电器控制设备的设计风格统一以及用何种形式呈现出来,将设计变成纯正的三一泵送家族血统将是此案例探讨的重要内容。

首先我们来定义所谓产品设计的风格。
    产品设计要突出设计语言,但并非只是单个个体的呈现,设计需要整体与统一,藉由(市场调研)有家族特征的汽车设计案例来说明此点。Volvo设计¬--著名品牌的汽车设计在水箱罩上都有其独特的设计,Volvo也不例外,有一个与众不同的水箱罩设计不但象征其家族意义,在整体外型上无论做何种变化皆能保持其原味设计,也因此从早期Volvo简洁利落的直线条到现在的运动感都能保有Volvo精神。设计大师们习惯性地在设计上留有自己象征的设计手法,这点对于设计师而言是很重要的,也代表着设计师如何学会尊重每一个从自己手上诞生的设计产品。

见图2


    Smart设计--每一代的Smart设计承袭了一贯的设计手法,在三门及敞篷的设计明显感受运动感到科技感的过程,保留每个造型分隔的基础,细部线条则由圆润饱满走向了线与面的设计(又称线设计),以利落明快的线条加上银黑及透明感的色系,尾灯及后照镜上相同的设计语言,搭配出属于Smart的科技感。见附图3
    Nissan Cube Picture设计以方形为诉求的元素,从车型.水箱罩.尾灯.门把.轮框同样采用了方形元素,也让整台车产生完整的一体性设计,是主题性非常明显的设计手法。只是随着时间的推移方形变得更加圆润。见附图4


    基于这些调研,我们的ID设计团队提出构想,科技与人性化高速发展的今天,用户对工业产品的满足不再只是纯粹地达到使用目的而已,能够拥有可延续性家族血统,有自己的设计语言和造型基因,能够提供用户最舒适最方便的产品操作环境需求是我们针对三一重工泵送电气控制设备设计案接下来首先要去做的事情。
实地考察,深入了解。
    为了对泵车使用情况更加了解,设计团队决定对泵车工作状况进行实地考察。施工场地环境恶劣,暴晒,雨水冲刷,水泥浆布满全身,是我们对泵车的第一印象。

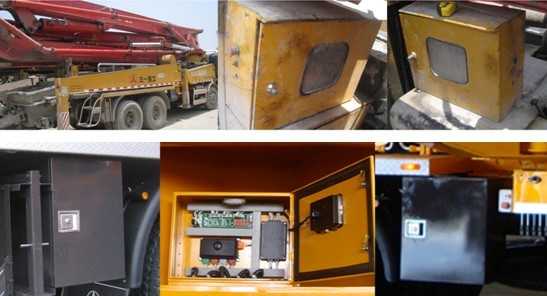

    我们要设计的泵车电气控制设备则处在不起眼的位置,现场所见到的电控设备基本没经过设计,方正的壳体,与泵车整体形象不符,产品表面已布满水泥浆,门早已变形打开,失去防护能力,暴露出的操作面板及电子元件,对操作人员安全极为不利。
迎接挑战
通过实地考察,对设计师都面临很大的挑战,通过讨论我们列出了有待解决的问题点。
1、如何挖掘泵车的造型基因,融入产品造型中,延续三一整体风格?
2、如何尽量避免电控柜被破坏,无论是人为因素还是自然原因?
3、能否利用先进的制作工艺,表面处理,防止产品表面的损坏?
4、机构设计能否做好安全防护,防止水泥浆或面临恶劣天气对内部元件的破坏?
5、在复杂的工作环境下,怎样才能更方便的操作,防止意外发生?
6、该产品的成本控制也不容小视,是开模还是简单折弯焊接。这直接影响到电控柜的外观造型。

整车造型基因整理和品牌文化挖掘。
   泵车作为重工型产品,整车体型威猛,外形饱满,力量感强。当臂架和支腿完全伸展,则更具力量感。其整个产品系统都经过统一视觉传达设计,无论从LOGO到色彩。特别是“三条杠”的特征给人印象深刻。
设计方向
通过团队讨论统一认识,我们的设计要满足如下特质:
1、饱满,力量感。电气控制设计设备应具备重工产品特质,坚固,稳重的形象
2、色彩与整体统一呼应。
3、“三条杠”的造型基因。是产品有可延续性,达到整车统一的效果。

进而深入研究克服其它有待解决的问题。
产品应与泵车搭配协调。
   方向1:通过电控柜的控制核心地位想到了所有设备的动力源泉——发动机,发动机即产品的心脏。以此发想,饱满的形态,富有张力的线条,装饰凸块与凹面的运用。
   方向2:运用 “三条杠”作为产品造型元素,统一产品风格,突出企业形象。
